AUT-45M Series
45mm 모듈형 LED 시그널 타워램프
| 정격 전압 | AC110~220V,DC12V,DC24V |
|---|---|
| 동작 | 점등,점등/점멸 |
| 재질 | 렌즈 [GPPS] / 몸체 [ABS] / 반사갓 [PC] / Pole [Al] |
| 사용 주위 온도 | -25 ~ 50℃ (무결빙) |
| 그로브 색상 | 적색 / 황색 / 녹색 / 청색 / 백색 |
- 구매
- 카달로그
제품설명
제품특징
01외경 45mm의 모듈형 LED 점등/점멸형 시그널 타워램프
02별도의 공구없이 간편한 모듈 조립 및 해체가 가능
03사용자 주문사양으로 표준외의 색상조합이 가능함
048화음의 멜로디음과 알람음 내장이 가능 (기본 4음)
05외부에서 볼륨조절이 가능 / Max. 85dB
06외경 : Ø45 / 취부 봉 (길이, 타입) 선택가능 (기본 SH20)
07수평형봉(SH) 주문시 자석 부착타입 가능
08사용 주위 온도 : -25 ~ 50℃ (무결빙)
09재질: 렌즈 [GPPS] / 몸체 [ABS] / 반사갓 [PC] / Pole [Al]
10기본전선길이 : 1m
형명식별법
| 번호 | 제품분류 | 구성 | 구성 내용 |
|---|---|---|---|
| 1 | 시리즈 | AUT | AUT 시리즈 |
| 2 | 형식 | 45M | Ø45 |
| 3 | 형태 | L | 점등형 |
| LF | 점등/점멸형 | ||
| 4 | 단수 | 1 | 1단 |
| 2 | 2단 | ||
| 3 | 3단 | ||
| 4 | 4단 | ||
| 5 | 5단 | ||
| 5 | 내장음 | 무표시 | 없음 |
| AM | 멜로디 | ||
| AA | 알람 | ||
| 6 | 전압 | 110/220 | AC110 ~ 220V |
| 12 | DC12V | ||
| 24 | DC24V | ||
| 7 | 취부대 | SH20 | 수평봉 200mm |
| SH08 | 수평봉 80mm | ||
| SH04 | 수평봉 40mm | ||
| SV20 | 수직봉 200mm | ||
| SV06 | 수직봉 60mm | ||
| SN20 | 너트형 200mm | ||
| SV06 | 너트형 60mm | ||
| AP20 | 각도조절 200mm | ||
| AP06 | 각도조절 60mm |
제품 사양
| 형식 | 단수 | 전압 | 전류 | 중량 | 색상 | |
|---|---|---|---|---|---|---|
| LED | 내장음 | |||||
| AUT-45M 점등형 |
1 | DC12V | 0.092A | 0.272A | 310g | (1단)●적색 (R) |
| DC24V | 0.064A | 0.233A | ||||
| 2 | DC12V | 0.140A | 0.272A | 330g | (1단)●적색 (R) (2단)●녹색 (G) |
|
| DC24V | 0.125A | 0.233A | ||||
| 3 | DC12V | 0.186A | 0.272A | 360g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) |
|
| DC24V | 0.188A | 0.233A | ||||
| 4 | DC12V | 0.232A | 0.272A | 390g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) |
|
| DC24V | 0.249A | 0.233A | ||||
| 5 | DC12V | 0.277A | 0.272A | 420g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) (5단)○백색 (W) |
|
| DC24V | 0.315A | 0.233A | ||||
| AUT-45M 점등/점멸형 |
1 | AC110~220V | 0.024A | 0.068A | 320g | (1단)●적색 (R) |
| DC12V | 0.084A | 0.272A | 310g | |||
| DC24V | 0.044A | 0.174A | ||||
| 2 | AC110~220V | 0.033A | 0.068A | 350g | (1단)●적색 (R) (2단)●녹색 (G) |
|
| DC12V | 0.122A | 0.272A | 330g | |||
| DC24V | 0.058A | 0.174A | ||||
| 3 | AC110~220V | 0.042A | 0.068A | 380g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) |
|
| DC12V | 0.158A | 0.272A | 360g | |||
| DC24V | 0.076A | 0.174A | ||||
| 4 | AC110~220V | 0.052A | 0.068A | 400g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) |
|
| DC12V | 0.169A | 0.272A | 390g | |||
| DC24V | 0.086A | 0.174A | ||||
| 5 | AC110~220V | 0.062A | 0.068A | 430g | (1단)●적색 (R) (2단)●황색 (Y) (3단)●녹색 (G) (4단)●청색 (B) (5단)○백색 (W) |
|
| DC12V | 0.178A | 0.272A | 420g | |||
| DC24V | 0.095A | 0.174A | ||||
내장음 출력
| 구 분 | 내장음 | 채널 | 음 색 |
|---|---|---|---|
| AM 멜로디 | 멜로디 4음 | 1 | 엘리제를 위하여 |
| 2 | 즐거운 나의 집 | ||
| 3 | 요술피리 | ||
| 4 | 피아노 소나타 | ||
| AA 알람 | 알람 4음 | 1 | 삐~삐~삐 |
| 2 | 딩동 | ||
| 3 | 삐이이 | ||
| 4 | 삐삐삐삐 |
취부대
| 수평형 SH | 수직형 SV | 너트형 SN | 각도조절형 AP |
|---|---|---|---|
| 길이 : 200mm ( SH20 ) 길이 : 80mm ( SH08 ) 길이 : 40mm ( SH04 ) |
길이 : 200mm ( SV20 ) 길이 : 60mm ( SV06 ) |
길이 : 200mm ( SN20 ) 길이 : 60mm ( SN06 ) |
길이 : 200mm ( AP20 ) 길이 : 60mm ( AP06 ) |
 |
 |
 |
 |

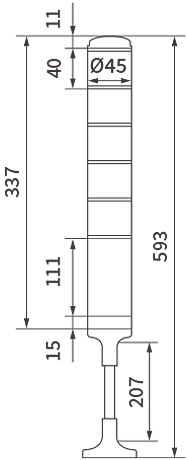

외형도

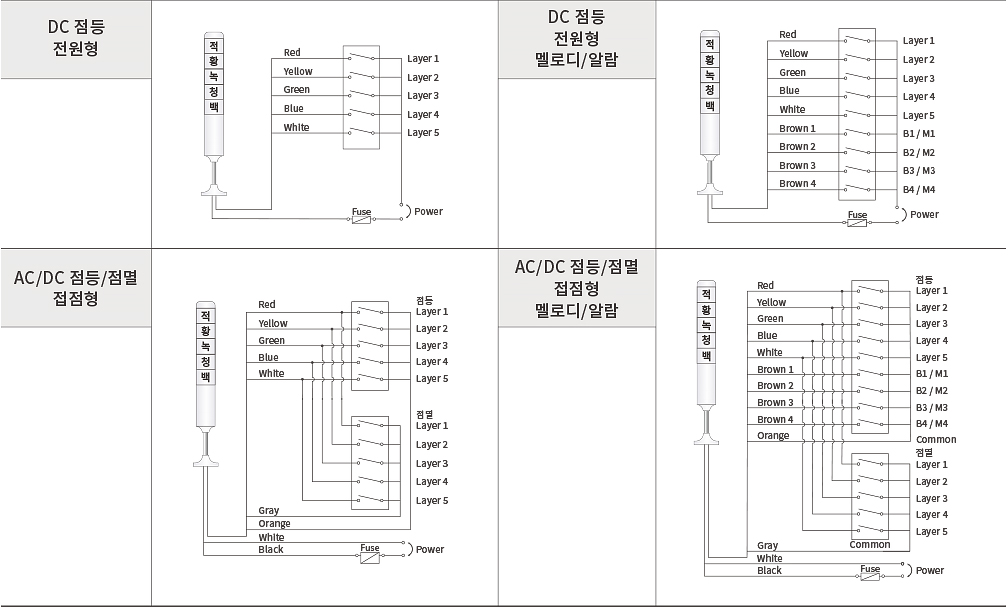

결선도
